LED显示屏设计安装的相关计算公式和方法
LED显示屏近些年应用越来越广，小门店、大型广场、会议室、指挥中心、大型开幕式等都会看见LED大屏的出现，那么你对LED电子屏的设计安装等知识知道多少呢，是如何设计和计算的呢？下面我们就来学习下。
一、LED屏的长宽计算方法：
（1）点间距计算法：
对于P10型号的LED屏幕，如果采用规格为320*160的模组，每个模组有32个点间距，每个点间距为1/32米。因此，屏幕的宽度和高度可以通过点间距和模组的数量来计算。例如，如果屏幕宽度为W米，高度为H米，每个模组的宽度为0.032米，那么屏幕的宽度W可以通过以下公式计算：W = 总模组数×0.032米。同样地，屏幕的高度H也可以通过类似的方法计算，H=总模组数×0.016米 。
（2）比例计算法：
常见的屏幕宽高比有4:3和16:9。对于4:3的比例，可以通过以下公式计算：宽度=面积的平方根×0.8，高度=面积的平方根×0.6。对于16:9的比例，宽度=面积的平方根×0.871，高度=面积的平方根 ×0.481。
（3）具体尺寸计算法：
如果已知屏幕的面积和长宽比，可以通过以下公式计算：宽度=面积的平方根×比例因子，高度=面积的平方根×另一个比例因子。例如，如果屏幕面积为9平方米，比例为4:3，那么宽度=√9×0.8 = 3米，高度= √9×0.6=2米。
需要注意的是：在计算LED屏幕尺寸时，需要考虑屏幕的分辨率和观看距离。一般来说，分辨率越高，观看距离越远，屏幕尺寸也应相应增大。常见的LED屏幕比例有4:3和16:9，选择合适的比例可以提高观看体验。
在实际制作过程中，还需要考虑边框、拼接缝隙等因素，这些都会影响最终屏幕的实际尺寸。
二、LED屏体模组数计算方式：
LED屏体使用模组数计算方法：总面积÷模组长度÷模组高度=使用模组数
如：10个平方的PH16户外单色led显示屏使用模组数等于：
10平方米÷0.256米÷0.128米=305.17678≈305个
更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数
长使用模组数=5米÷0.256米=19.53125≈20个
高使用模组数=2米÷0.128米=15.625≈16个
使用模组总数目=20个×16个=320个
如果你需要一个室内全彩屏长宽分别为4m、3m的led屏幕，用P10的屏，如何计算出它的实际长和高尺寸?（p10模组尺寸为320*160）。
首先计算长、高需要多少单元板（用整屏的长除以单元板的长，取整数）
我们从上面了解到p10的基本数据，其模组数量计算为：
长：4m/0.32m=12.5个≈13个。
宽：3m/0.16m=18.7个≈19个
因为模组最小单位为1，所以要取整。
2、实际长和高尺寸（用需要的单元板数量乘以单个单元板尺寸）
长：13*0.32=4.16m，
宽：19*0.16=3.04m
3.实际制作成的LED屏幕面积：
所以，LED长度为4.16*3.04m。
室外LED屏很多采用的是箱体进行拼接的，箱体的尺寸和模组相比，有比较多，但是计算方法是类似的！都是需要最后根据箱体尺寸及箱体个数取整去计算屏幕尺寸。

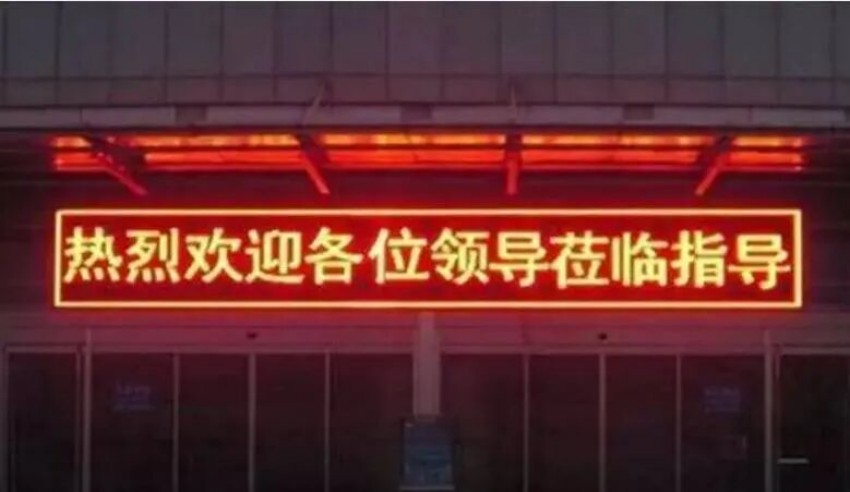

大街上银行、商铺门头上的长方形LED显示屏在播放广告字幕，我们通常简称为门头LED屏、LED条屏或LED走字屏。那么门头LED显示屏规格是多少？如何确定屏幕尺寸？
举例：如果一商铺定制一块P10单色LED显示屏（320*160），打算做长宽为3.5米×0.8米的走字屏。如何计算门头LED显示屏实际尺寸？
首先计算长、高需要多少单元板（用整屏的长除以单元板的长，取整数）
长：3.5m÷0.32=10.9375≈11
高：1m÷0.16=5≈5
实际长和高尺寸（用需要的单元板数量乘以单个单元板尺寸）
长：11×0.32=3.52m 高：5×0.16m=0.96m
实际LED屏幕面积：
3.52m×0.96m=3.3792㎡
需要补充的是：门头LED显示屏还有边框尺寸的，由于边框型材有很多种规格，常用的边框厚度为9公分。宽度加3.5cm（一边）；也有宽度加5cm（一边）
假设这里我们用的边框为3.5cm一边，那么门头LED显示屏长、宽如下：
整屏长：3.52m+0.035*2=3.59m
整屏高：0.96+0.035*2=1.03m
因此实际整屏面积：3.59m×1.03=3.6977㎡。

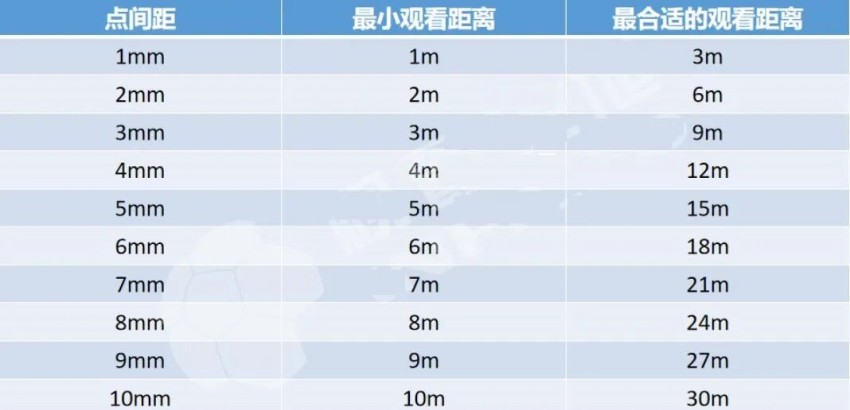

LED显示屏RGB颜色混合距离三色混合成为单一颜色的距离：LED全彩屏视距=像素点间距(mm)×500/1000。
LED显示屏最小的观看距离能显示平滑图像的距离：LED显示屏可视距离=像素点间距(mm)×1000/1000。

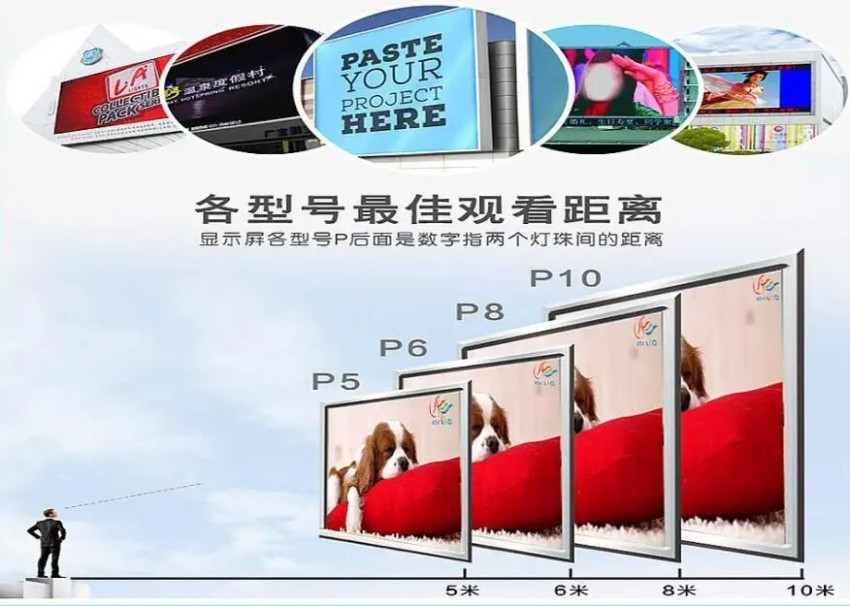

LED显示屏最合适的观看距离观看者能看到高度清晰画面的距离：LED显示屏最佳视距=像素点间距(mm)×3000/1000。
LED显示屏最远的观看距离：LED显示屏最远视距=屏幕高度（米）×30（倍）。

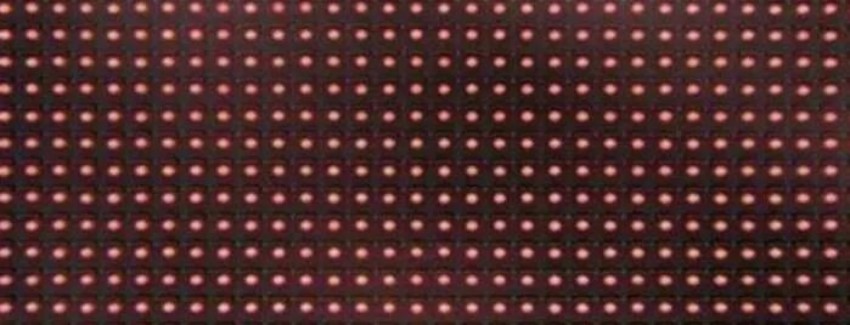

四、LED显示屏点间距计算方法：
点间距指每个像素点到每一个相邻像素点之间的中心距离；每个像素点 可以是一颗LED灯[如：PH10(1R)]、两颗LED灯[如：PH16(2R)]、三颗led灯[如：PH16(2R1G1B)],P16的点间距为：16MM; P20的点间距为：20MM; P12的点间距为：12MM。
五、LED显示屏功率计算方法：
LED显示屏的功率计算方法主要包括：
1、基本功率计算公式：
使用基本的物理公式P=UI，其中P代表功率，U代表电压，I代表电流。对于LED显示屏，常用的电源电压是5V，电源电流可以是30A或40A。例如，如果使用40A的电源，每个电源提供5V和40A的输出，那么单个电源的功率就是5V×40A=200。如果需要计算更大显示屏的功率，只需将电源数量相加即可。
功率的公式是P=UI；
P代表功率，U代表电压，I代表电流，通常我们所用的电源电压是5V，电源是30A和40A；单色是8块单元板1个40A的电源，双色是6块单元板1个电源；户外屏的功率参照网站上“产品参数”里，那边都很明确的，下面将举1个例子。某单位要做9个平方米的户内5.0双色的电子屏，计算最大需要多少功率。先要算出40A的电源个数=9（0.244*0.488）/6=12.5=13只电源(要整数，以大为标准)那么很简单，最大功率P=13 只*40A*5V=2600W。
简单来讲：
LED显示屏功率=一台开关电源的功率*这个屏一共用了多少台开关电源
一台开关电源的功率P=UI=5V*40A=200W
如果这个屏一共用了13台开关电源，则LED显示屏功率= 200x13=2600w
2、按点数计算功率：
另一种方法是按显示屏的点数来计算功率，每点的功率大约为0.3W，总功率则是每点的功率乘以总点数。这种方法考虑了显示屏的最大功率，并建议乘以一个系数（如1.3）来估算最大可能功耗。平均功耗大约是最大功耗的一半。
综合考虑因素：计算LED显示屏的功率时，还需要考虑其他因素，如显示屏的亮度、每天的工作时间等。亮度越高，功耗通常越大。工作时间越长，每天的总功耗也相应增加。此外，由于电能转换和屏体间辅助设备的功耗，实际使用中的总功率可能会比理论计算值稍高。
六、LED显示屏电源个数计算方法：
计算LED显示屏所需电源个数的方法主要涉及屏体的总功率和单个电源的承载能力。首先，需要确定LED显示屏的功率，这通常基于显示屏的尺寸、像素密度、以及每个LED灯的功率。显示屏的功率可以通过计算每个LED灯的功率乘以显示屏的分辨率（即像素点数）得到。具体到电源个数，需要考虑单个电源的电流和电压，以及它能支持的单元板数量。
确定电源的承载能力：电源的承载能力通常以电流和电压的乘积表示，例如，一个电源可能是30A和40A的电流，以及5V的电压。这些参数决定了电源能够提供的最大功率。电源是30A和40A；单色是8块单元板1个40A的电源，双色是6块单元板1个电源；如果全彩的单元板最好按全亮时的最大功率来算。
计算一个电源能带动的单元板数量：这取决于单元板的横向和纵向像素点数，以及电源的电压和电流。计算公式可以表示为：一个电源能带几张单元板的个数 = 电源的电压×电源的电流/单元板的横向像素点数/单元板的纵向像素点数/0.1/2。例如，如果一个电源是5V40A，而单元板的横向和纵向像素点分别为32和16，那么这个电源可以带动大约8个单元板。
a.一个电源能带几张单元板的个数=电源的电压*电源的电流/单元板的横向像素点数/单元板的纵向像素点数/0.1/2 例如：半户外P10：5V40A的电源可带：5*40/(32*16*0.1/0.5)=7.8取大8个;
b.根据屏体总功率求出所需电源个数=平均总功率/一个电源的功率（电源电压*电源电流）例如：一个条屏的长用12个P10模组，高用3个P10模组总共：36个模组那么所需电源个数=32*16*0.1*36*0.5/5/40=4.6取大（5台电源）。
七、LED显示屏扫描方式计算方法：
扫描方式：在一定的显示区域内，同时点亮的行数与整个区域行数的比例。室内单双色一般为1/16扫描，室内全彩一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。目前市场上LED显示屏的驱动方式有静态扫描和动态扫描两种,静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态实像和动态虚拟；驱动器件一般用国产HC595，台湾MBI5026，日本东芝TB62726，一般有1/2扫，1/4扫，1/8扫，1/16扫。
举列说明：一个常用的全彩模组像素为16*8（2R1G1B）,如果用MBI5026驱动，模组总共使用的是：16*8*（2+1+1）=512 ，MBI5026为16位芯片，512/16=32。
如果用32个MBI5026芯片，是静态虚拟
如果用16个MBI5026芯片，是动态1/2扫虚拟
如果用8个MBI5026芯片，是动态1/4扫虚拟
如果板子上两个红灯串连：
用24个MBI5026芯片，是静态实像素
用12个MBI5026芯片，是动态1/2扫实像素
用6个MBI5026芯片，是动态1/4扫实像素
在LED单元板，扫描方式有1/16，1/8，1/4，1/2，静态。
如何区分
一个最简单的办法就是数一下单元板的LED的数目和74HC595的数量。
计算方法：
LED的数目除以74HC595的数目再除以8=几分之一扫描 ；
实像素与虚拟是相对应的:简单来说，实像素屏就是指构成显示屏的红绿蓝三种发光管中的每一种发光管最终只参与一个像素的成像使用，以获得足够的亮度。
虚拟像素是利用软件算法控制每种颜色的发光管最终参与到多个相邻像素的成像当中，从而使得用较少的灯管实现较大的分辨率，能够使显示分辨率提高四倍。
八、LED显示屏亮度计算方法：
LED显示屏的亮度是指其在一定条件下发出的光线强度，通常以坎德拉每平方米（cd/m2）为单位。亮度越高，表示光线越强，对比度越高，抗干扰能力越强。亮度一般根据实际应用环境和观看角度来确定。LED显示屏的亮度一般厂家都会给出。但是我们要怎么计算呢?下面就给大家说一下计算方法。
LED显示屏如何计算亮度？
以全彩屏为例，通常红、绿、蓝白平衡配比为3：6：1
红色led灯亮度：亮度(CD)/M2÷点数/M2×0.3(白平衡配比占30%)÷2
绿色LED灯亮度：亮度(CD)/M2÷点数/M2×0.6(白平衡配比占60%)
蓝色LED灯亮度：亮度(CD)/M2÷点数/M2×0.1(白平衡配比占10%)
1、已知整屏亮度求单管亮度：
已知整屏亮度求单管亮度。
例如：每平米2500点密度，2R1G1B，每平米亮度要求为5000 cd/m2，则：
红色LED灯亮度为：5000÷2500×0.3÷2=0.3cd=300mcd
绿色LED灯亮度为：5000÷2500×0.6=1.2cd=1200mcd
蓝色LED灯亮度为：5000÷2500×0.1=0.2cd=200mcd
每像素点的亮度为：0.3×2+1.2+0.2=2.0 cd=2000mcd
2、已知单管亮度求整屏亮度：
以P31.25,日亚管为例，显示屏采用红绿蓝白平衡配比为3:6:1。根据单管亮度，可以计算出每个像素的亮度，再结合每平方米的像素密度（个数），即可得到每平方米的亮度。
具体到数值计算，例如：
红色LED灯亮度计算：5000cd/m2÷2500点/m2×0.3（白平衡配比占的比例）÷2 =0.3cd=300mcd
绿色LED灯亮度计算：5000cd/m2÷2500点/m2×0.6=1.2cd=1200mcd
蓝色LED灯亮度计算：5000cd/m2÷2500点/m2×0.1=0.2cd=200mcd
每像素点的亮度计算：0.3×2+1.2+0.2 =2.0cd=2000mcd（假设每个像素由两个红色、一个绿色和一个蓝色LED组成）
以P31.25，日亚管为例。以P31.25,日亚管为例，显示屏采用红绿蓝白平衡配比为3:6:1。根据单管亮度，可以计算出每个像素的亮度，再结合每平方米的像素密度（个数），即可得到每平方米的亮度。
HSM显示屏主要管芯规格红绿 HSM-PH-A+(日亚)180-440mcd1020-2400mcd 因为白平衡配亮度配比红：绿：蓝=3：6：1；又白平衡的配比以绿管亮度去配其它管。
所以如下：由红：绿=3:6可知，绿管亮度是红管的2倍，即红管亮度为：2400(蓝)÷2=1200mcd又因为红、绿、蓝四个管中，红管有2个，
所以，单个红管的亮度为：1200÷2=600mcd。由绿：蓝=6:1可知，绿管亮度是蓝管的6倍，即蓝管亮度为：2400(蓝)÷6=400mcd因，1个发光像素=2红管+1绿管+1蓝管;
即一个像素的亮度=600(红)×2+2400(绿)+400(蓝)=3400mcd=3.4cd 每平方米亮度=1个发光像素的亮度×每平方米的像素密度(个数)=3.4cd×1024(像素个数)=3482cd。以光损20%计算，实际发光亮度应为：2785.28cd。
九、LED显示屏分辨率的计算方法：

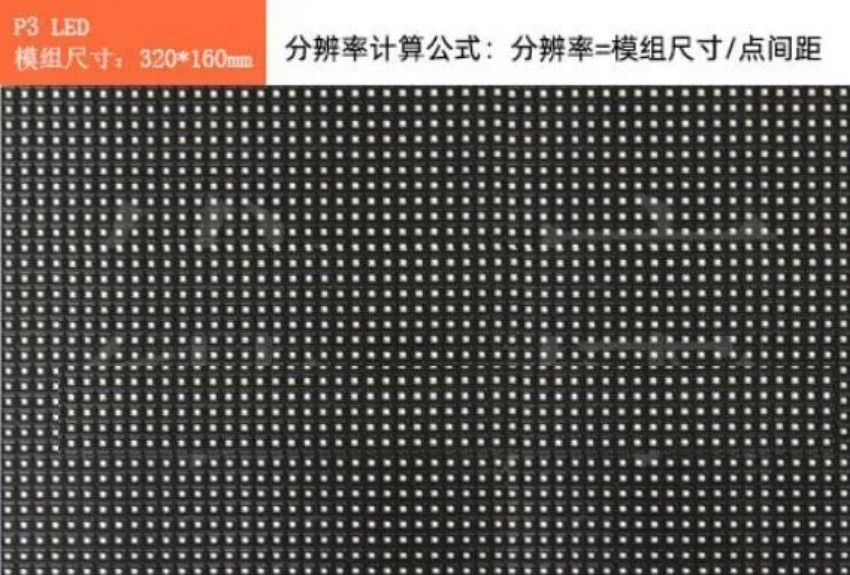

模组分辨率: LED模组横向像素点数乘以纵向像素点数。屏体分辨率: LED显示屏横向像素点数乘以纵向像素点数。屏幕的分辨率越高，可以显示的内容越多，画面越细腻，所得的图象或文字越小。但是分辨率越高，造价也就越昂贵。
LED显示屏分辨率计算公式为:LED显示屏分辨率=屏幕长度/点间距)*屏幕高度/点间距。

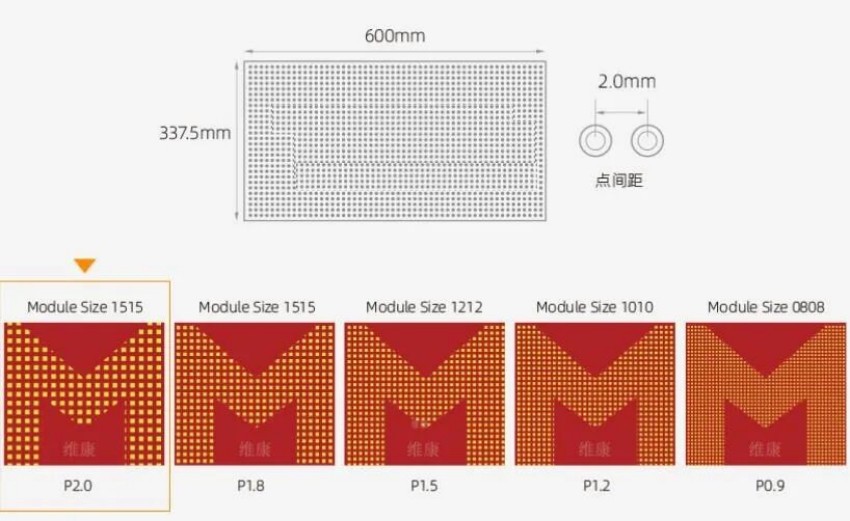

这里就要引入两个概念，一个是LED显示屏的长度与高度的尺寸，一个是LED屏的点间距。尺寸就是指LED屏的长度和高度，测量单位为豪米(mm)。点间距是指的是LED显示屏中，一个灯珠中心到相邻灯珠中心的距离，单位为毫米(mm)，常用字母P来简称点间距，目前市场上的型号从P0.9到P20不等。P值越小，即点间距越小，屏幕的清晰度就越高。例如P2,那么该LED显示屏的点间距数值就为2mm。以一个长4米，高2米，用R2间距的LED大屏幕举例来说，它的分辨率就(4000mm/2mm)*(2000mm/2mm)，得出它的整体分辨率就是2000*1000像素。
十、显示屏安装时候对于屏的一般亮度要求如下：
（1） 室内：>800CD/M2
（2） 半室内：>2000CD/M2
（3） 户外（坐南朝北）：>4000CD/M2
（4） 户外（坐北朝南）：>8000CD/M2
十一、显示屏一般的长宽比例：
图文屏：根据显示的内容确定；
视频屏：一般为4:3或接近4:3；理想的比例为16:9。
十二、LED显示屏其他安装要求：
供电要求：供电接线点应在屏体尺寸之内
220V市电供电，火线零线接地线；
380V市电供电，三火线一零线接地线；
千瓦以上LED显示屏应加降压启动设备；
通讯要求：通讯距离是以通讯线长为定义；
要以所安装显示屏的型号所用通讯线长度标准来安装通讯线；
通讯线禁止与电源线在同一线管内走线；
安装要求：LED显示屏安装左右水平，不准许后倾吊装要加装上下调节杆；
壁挂安装前要装前倾脱落钩落地安装要加定位支撑螺栓。
以上这些计算方式和知识，希望对您有所帮助。
