COB显示屏凭什么成为高端小间距显示“新宠”？
在商业展厅、演艺舞台、指挥中心、多功能会议室、报告厅等高端场景，传统LED显示屏的痛点正在被COB技术彻底终结！
无需支架焊点的芯片直装工艺，让COB显示屏拥有：
✅ 军工级可靠性：7x24小时运行不死灯
✅ 极限散热性能：拒绝色衰，亮度翻倍
✅ 防撞防水表面：硬物刮擦直接水洗
✅ 影院级画质：P0.4超微距无颗粒感
我们来对 COB（Chip on Board）显示屏进行一次深入、全面的详细介绍，涵盖其技术原理、核心优势、制造工艺、应用场景、市场现状以及未来发展趋势。
COB显示屏：定义与核心理念
COB显示屏是一种采用 “板上芯片”集成封装技术的LED显示屏。其核心在于摒弃了传统SMD（Surface Mounted Device，表贴器件）LED显示屏中单个灯珠的独立支架和封装形式，而是将 微小的LED发光芯片（Die）直接固晶、焊接（键合）并封装在印刷电路板（PCB）的基板上，形成一个完整的、表面覆盖着封装材料的显示单元模组。
高稳定性
一、技术原理与制造工艺
1.核心步骤：

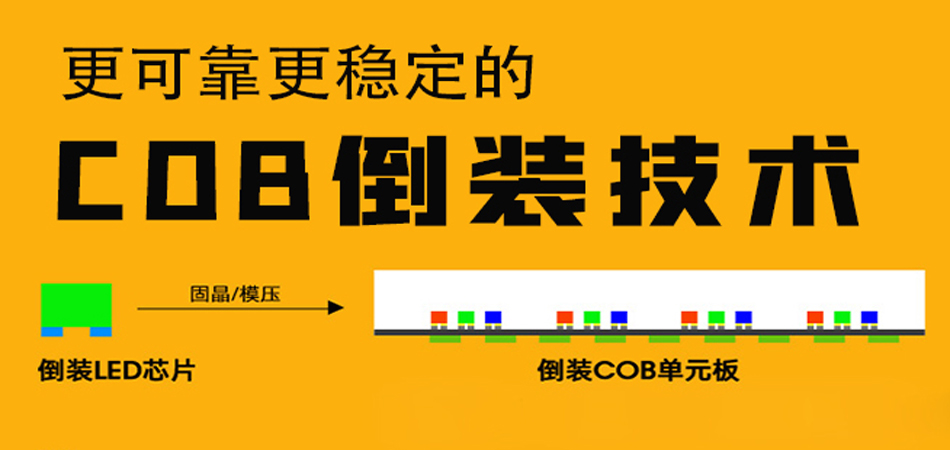

🔹固晶 (Die Bonding)：将LED芯片（通常是微米级尺寸的RGB芯片）通过高精度设备精确地放置到PCB基板预设的焊盘位置上。PCB基板通常是特殊设计的，带有驱动电路和焊盘。
🔹键合 (Wire Bonding)：使用极细的金线或铜线，通过热压或超声焊接的方式，将LED芯片的电极与PCB基板上的对应焊盘连接起来，形成电气通路。这是非常精细且关键的步骤。

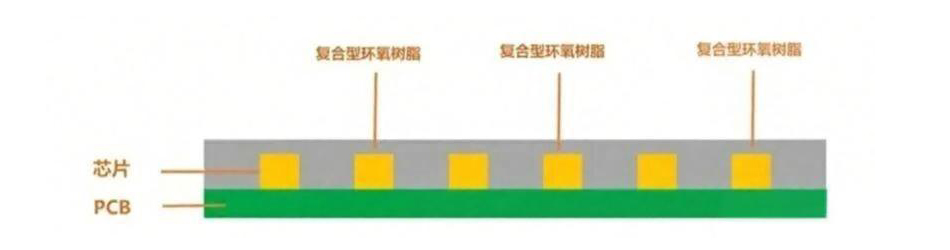

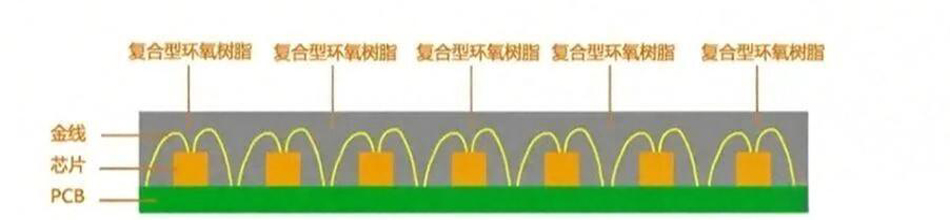

🔹封装 (Encapsulation/Molding)：这是COB技术的核心环节。在完成固晶和键合的PCB基板上，覆盖一层透明的封装材料（常用的是改性环氧树脂或有机硅胶）。这层材料起到多重作用：
🔸保护：将脆弱的LED芯片和金线完全包裹保护起来，隔绝氧气、湿气、灰尘和物理冲击。
🔸光学：作为透镜，影响光的提取效率和光场分布（配光）。
🔸结构：形成一个坚固、光滑、连续的平面。
🔹表面处理：封装层表面通常会进行哑光或低反光处理，以减少环境光反射，提升观看舒适度和对比度。同时，表面需要具备一定的硬度和耐磨性。
🔹测试与分选：对封装好的模组进行光电性能测试（亮度、波长、电压等）和分选，确保一致性。

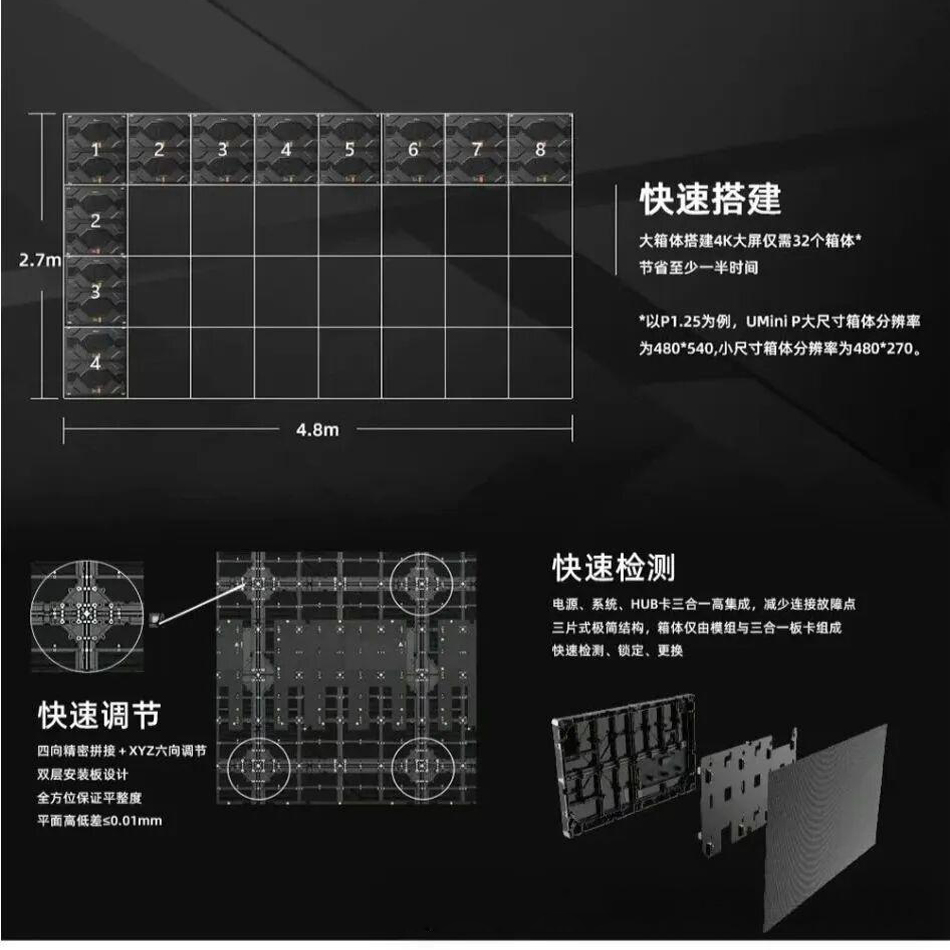

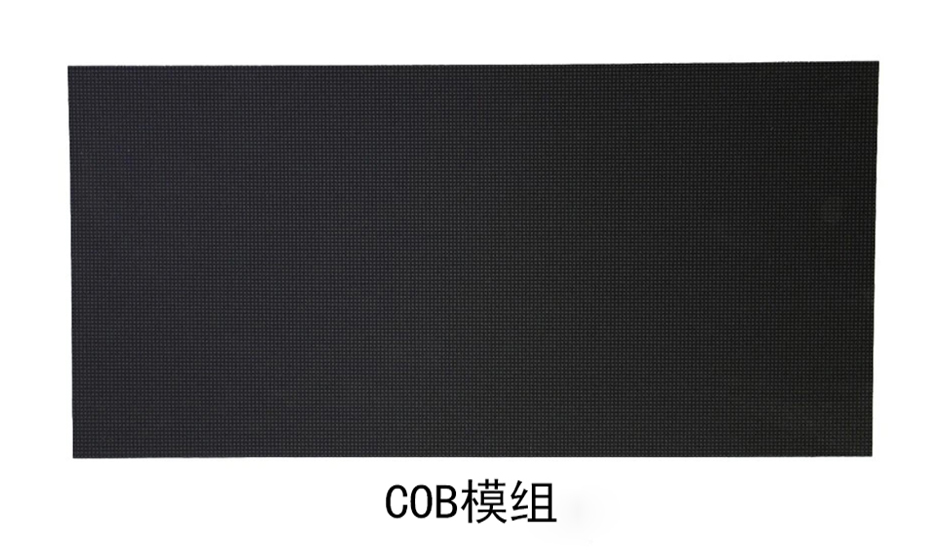

🔹模组组装与整屏拼接：将测试合格的COB模组组装成显示单元箱体，再根据项目需求将箱体拼接成最终的大屏幕。

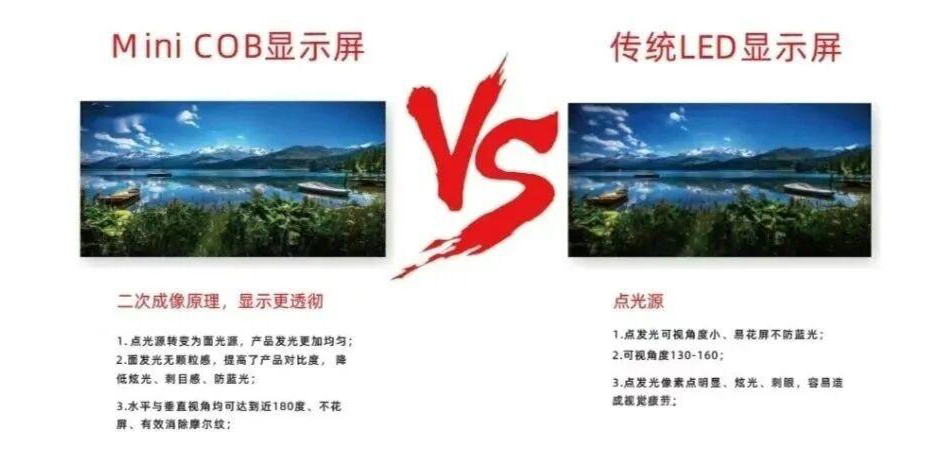

2.与传统SMD工艺的关键区别：
🔹SMD:LED芯片先被封装成带有塑料支架的独立灯珠（一个灯珠包含R/G/B三个芯片或单色芯片），然后将这些灯珠通过回流焊工艺贴装到PCB板上。灯珠是点状、凸起的。
🔹COB:裸芯片直接绑定在PCB上，然后整体覆盖封装材料。最终显示表面是连续、平整的面。
二、COB显示屏的核心优势 (深度解析)
1.超凡的可靠性与稳定性：
🔹根源：消除了SMD工艺中数以百万计的微小焊点（每个灯珠有2-4个焊点）。这些焊点是SMD屏最常见的失效点（虚焊、冷焊、震动脱落）。
🔹保护：整体封装层像一层坚固的“盔甲”，有效抵御：
🔸物理冲击：手指按压、硬物磕碰、安装维护时的意外触碰。
🔸环境侵蚀：灰尘、潮气、盐雾、甚至化学气体（取决于封装材料和工艺）。
🔸静电放电 (ESD)： 封装层提供良好的绝缘和静电泄放路径。
🔹结果：极低的死灯率（通常小于10PPM），超长的使用寿命（>100,000小时），显著减少维护成本和停机时间，尤其适合7x24小时运行的关键场所。

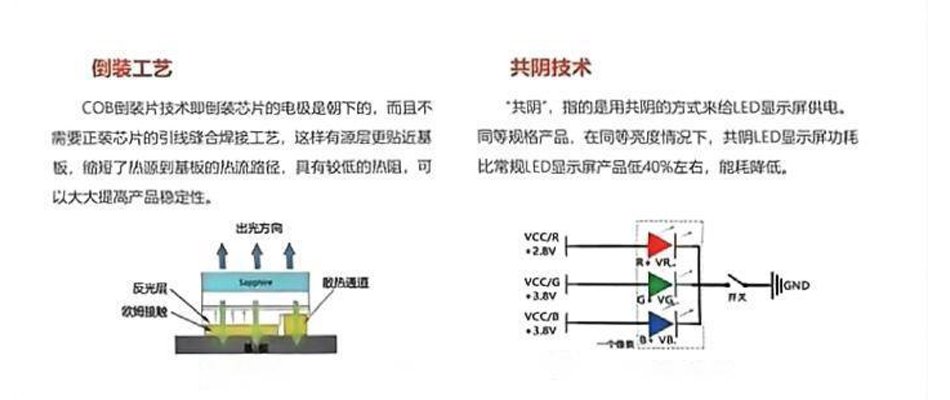

2.卓越的散热性能：
🔹热路径短：LED芯片产生的热量直接通过键合线、固晶材料和PCB基板传导出去。COB通常使用高导热系数的金属基板（如铝基板）或覆铜陶瓷基板（如铜基板），并设计有优化的散热结构（散热鳍片、热管等）。
🔹封装材料导热：现代封装胶体也具有较好的导热性，辅助散热。
🔹结果：
显著降低LED芯片的工作结温（Tj）。
减缓光衰，保持亮度和色彩长期稳定。
允许屏幕在更高亮度下稳定工作。
提升整体系统可靠性（高温是电子器件的主要杀手）。
超高清显示效果
3. 强大的物理防护性：
🔹表面坚固：一体化的封装层表面硬度高（通常可达4H铅笔硬度以上），耐磨、耐刮擦。
🔹无缝平整：整个显示面是一个连续的平面，无缝隙、无突出物。
🔹高防护等级：容易实现高IP防护等级（如IP54防尘防溅水，IP65防尘防低压喷水），适应舞台烟雾、控制室粉尘、户外溅水等环境。
🔹结果：运输、安装、清洁（可直接湿布擦拭甚至水洗）、日常使用中抗损坏能力极强，维护简单。
抗摩尔纹处理
4.顶级的视觉表现力：

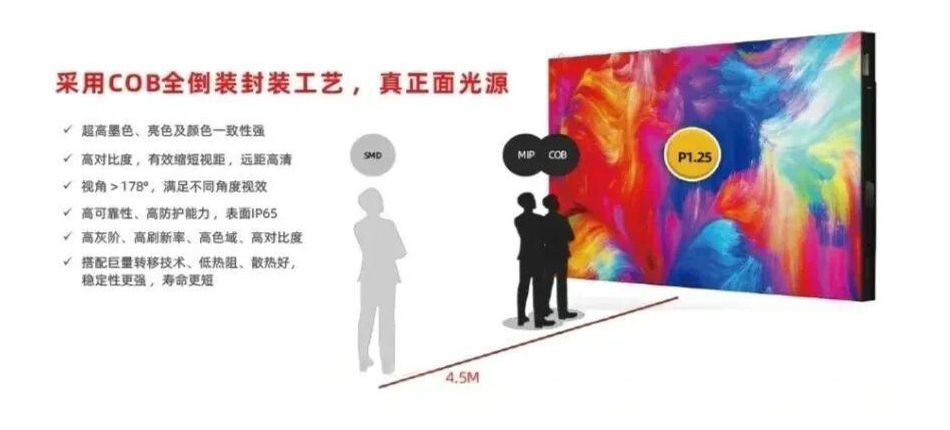

🔹超微间距：COB技术是实现P1.0以下（如P0.9, P0.7, P0.4）甚至更小像素间距的最主流和最成熟的技术，轻松满足4K/8K超高清显示需求，近距离观看无颗粒感。
🔹超高对比度：采用黑色基板（Black PCB）和深色/吸光封装材料，有效降低屏幕底色亮度，呈现更纯净的黑色和更鲜艳的色彩，HDR效果出众。
🔹超宽视角：接近180度的水平/垂直视角，侧面观看色彩和亮度衰减极小。

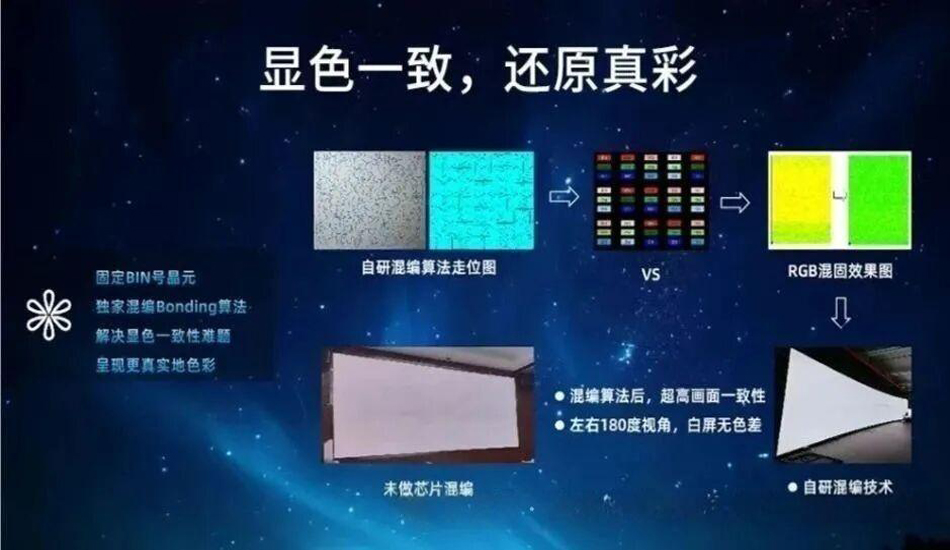

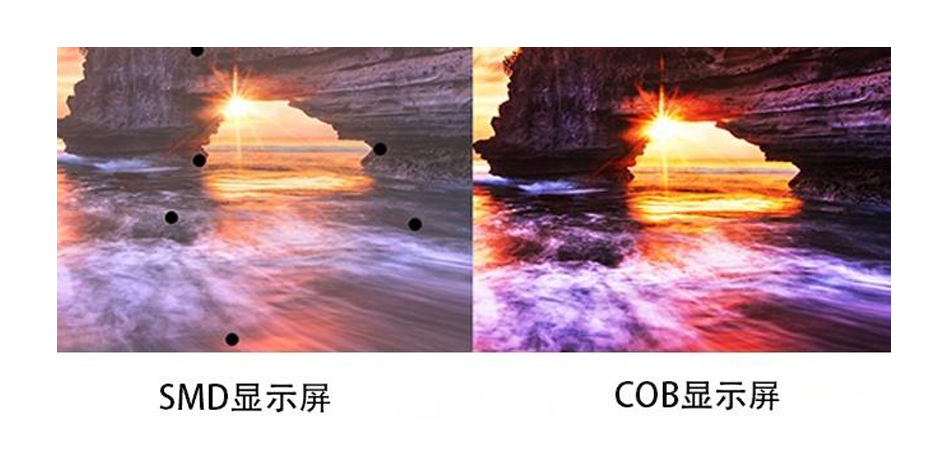

🔹优异的色彩均匀性：无SMD支架的反光干扰，整屏墨色一致性（底色）和色彩均匀性极佳。
🔹低反射/哑光表面：有效抑制环境光反射，画面更清晰通透，减轻观看疲劳。
🔹无摩尔纹：平整的表面避免了与相机感光元件之间产生的干涉条纹（摩尔纹），是广电拍摄的理想选择。
🔹高刷新率与高灰阶：良好的散热和电路设计支持高刷新率（3840Hz+）和高位深灰阶（16bit+），呈现极其流畅、无闪烁、无拖影的动态画面，色彩过渡细腻平滑。
🔹观看舒适性：光线柔和，无像素点刺眼感（“无颗粒晶格”），长时间观看更舒适。

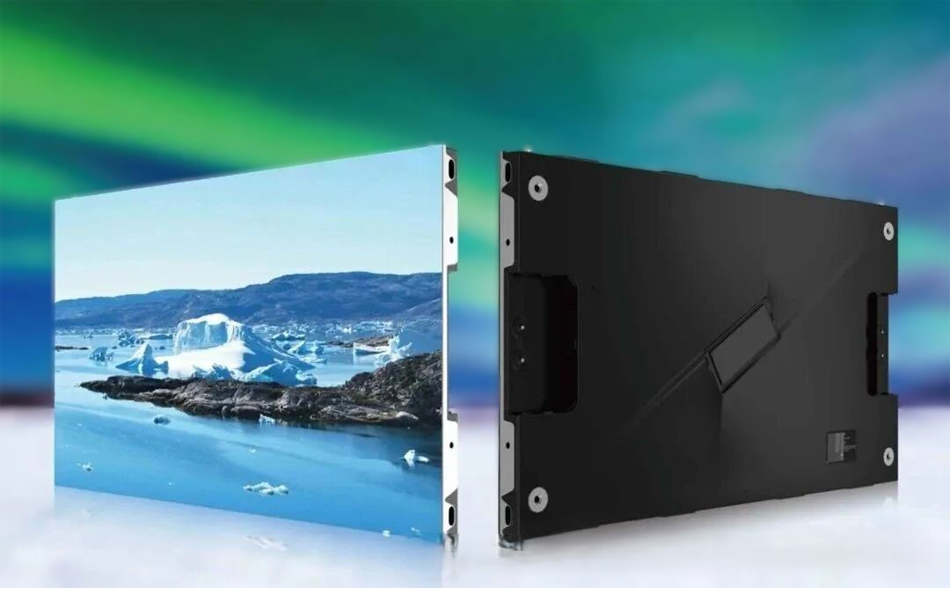

超薄轻巧设计
三、 应用场景
COB显示屏凭借其综合优势，尤其适用于对画质、可靠性、耐用性要求极高的高端和专业应用领域：
1.高端商业显示：
🔸奢侈品零售店、品牌旗舰店、展厅、博物馆： 超高清画质展示细节，哑光表面抵抗店内强光，坚固表面应对人流触碰，高端形象匹配。
🔸广告传媒：高端场所的广告大屏，要求长期稳定运行和震撼视觉效果。
2.专业广电与演艺：
🔸电视台演播室、虚拟拍摄（XR Stage）：无摩尔纹、高刷新率、色彩精准是摄像机拍摄（尤其是特写镜头）的刚需。
🔸演唱会、剧院、大型晚会舞台：高亮度、高可靠性、抗舞台环境（震动、烟雾）、超强视觉冲击力。
🔸电影院（替代投影）：超高对比度、HDR效果。
3.关键任务控制中心：

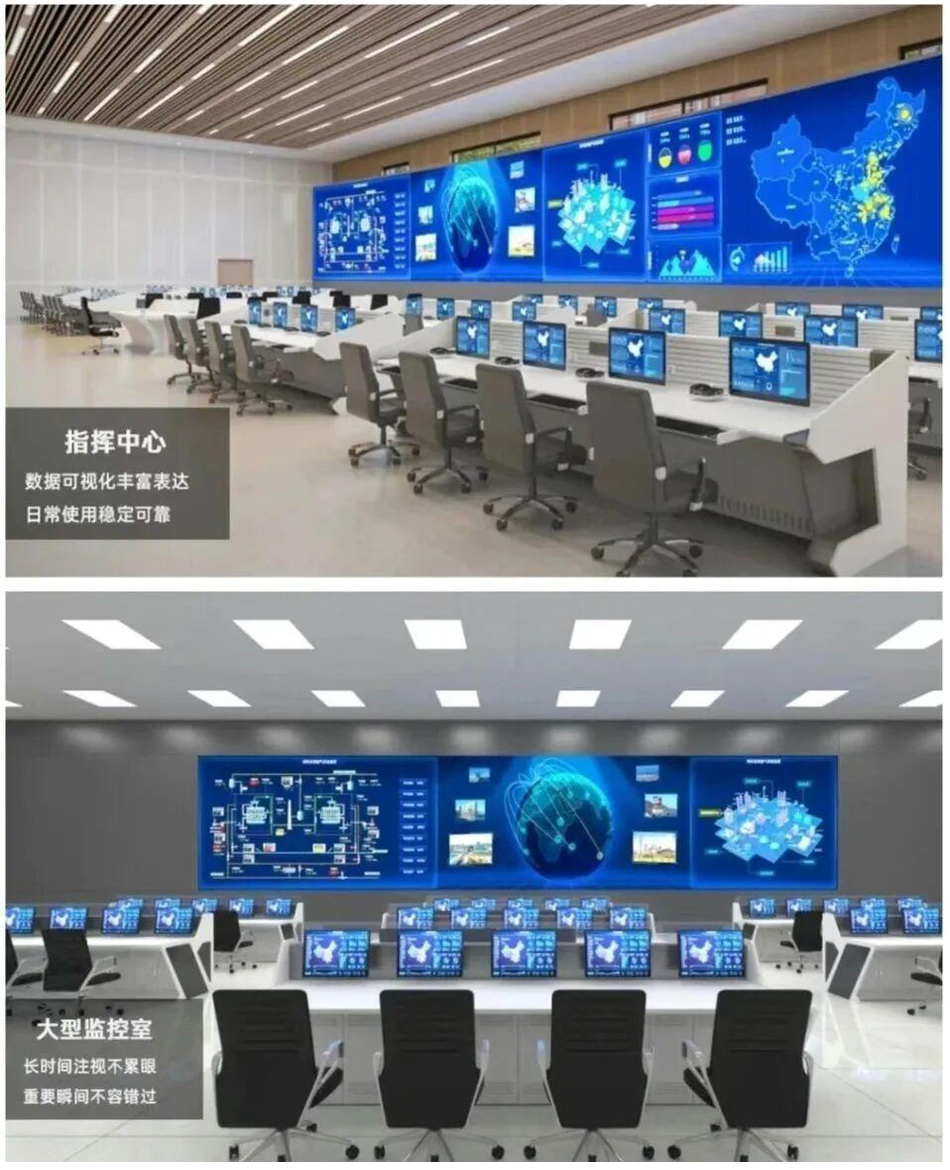

🔸指挥调度中心（公安、交通、应急、能源、航天）：7x24小时不间断运行，超高可靠性，信息清晰无误，操作员长时间观看舒适。
🔸金融交易大厅：实时数据密集显示，稳定性压倒一切。
🔸安防监控中心：清晰显示海量监控画面细节。

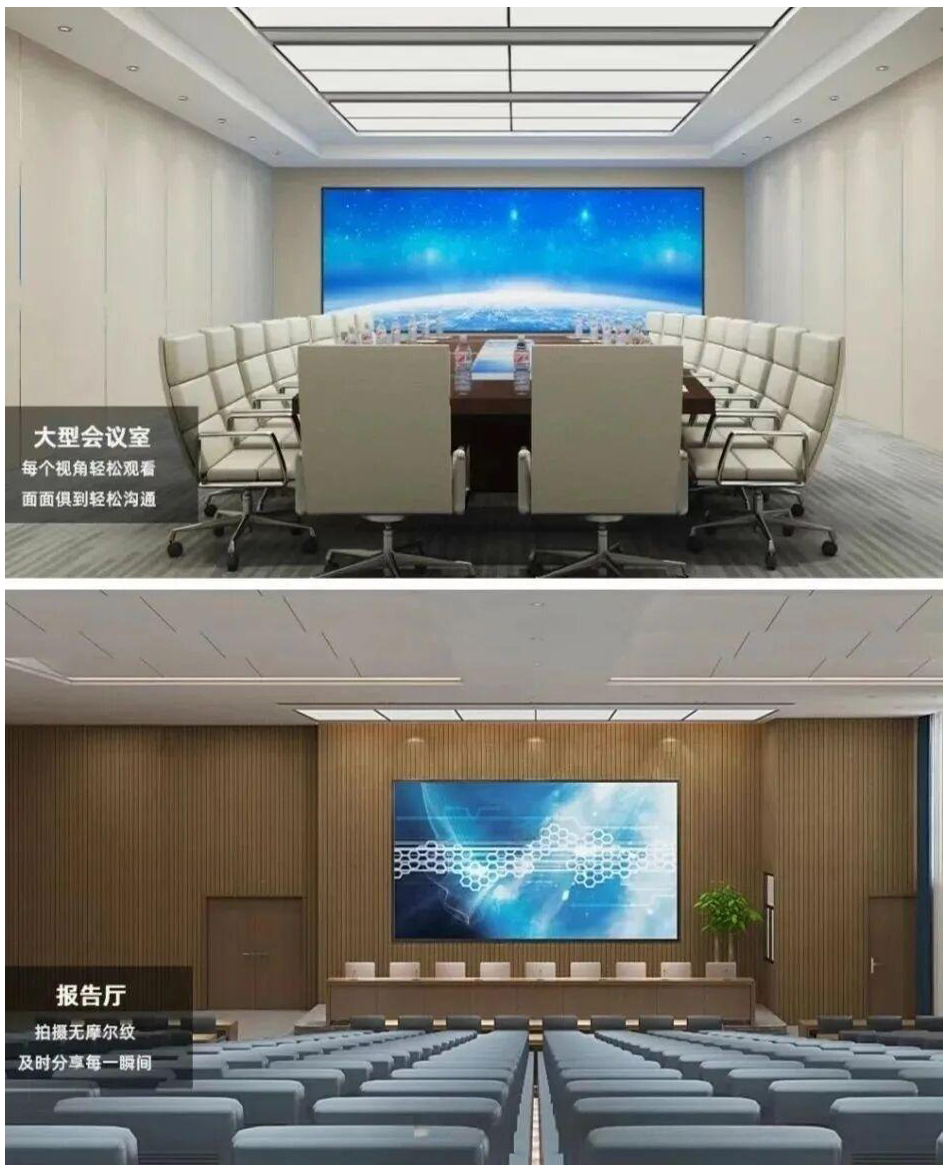

4.高端会议与教育：
🔸高端会议室、董事会会议室：超高清显示文档、数据、视频会议，外观精致，观看舒适。
🔸模拟仿真、设计评审：对色彩准确性和细节还原要求极高。
5.其他特殊环境：
🔸半户外/有防护的户外：依靠高IP等级抵御一定程度的风雨灰尘。
🔸高洁净度环境（如实验室、医院）：无缝平整表面易于清洁消毒。
四、 市场现状与发展趋势
1.现状：
🔹技术领导者：COB是目前实现超小间距（P1.2以下）LED显示屏的主流和领先技术，在高端市场占据越来越重要的份额。
🔹主要玩家：国内外主流LED显示屏厂商均已布局并大力推广COB产品线。
🔹成本：相比传统SMD，COB的制造成本（尤其是前期设备和材料成本）仍然较高，导致终端售价更高。但随着技术成熟和规模效应，成本正在持续下降。
🔹良率与一致性：制造工艺复杂，对材料、设备精度和制程管控要求极高，良率和显示一致性是核心挑战，也是厂商技术实力的体现。
2.发展趋势：
🔹像素间距持续微缩：向P0.4、P0.3甚至更小间距发展，追求更极致的视觉体验。
🔹Mini/Micro LED COB：COB是承载Mini LED（芯片尺寸100-300微米）和未来Micro LED（芯片尺寸<100微米）芯片进行直显的关键技术平台。随着Mini LED芯片的成熟和成本下降，Mini LED COB将成为高端市场的主力军。
🔹性能持续提升：追求更高亮度、更高对比度（局部调光技术）、更高刷新率、更宽色域（Rec.2020）、更低的功耗。
🔹成本优化与普及：制造工艺改进、材料创新、规模扩大将推动成本进一步下降，使COB技术向更广阔的中高端市场渗透。
🔹集成化与智能化：集成更多功能（如触控、传感器、前维护系统）和智能化控制。
🔹应用场景拓展：随着成本下降和性能提升，进入更多细分领域，如高端家庭影院、创意显示等。
五、总结
COB显示屏代表了当前LED直显领域的最先进技术方向之一。它通过革命性的集成封装技术，将裸芯片直接绑定并整体封装在PCB基板上，从根本上解决了传统SMD LED显示屏在可靠性、防护性、散热性等方面的痛点，并带来了超高清画质、超宽视角、超高对比度、低反光、无摩尔纹等顶级的视觉体验和优异的观看舒适度。
虽然目前成本相对较高且制造工艺复杂，但其无与伦比的综合性能使其成为商业展示、广电演艺、指挥控制等高端专业应用场合的首选甚至必备方案。随着技术的持续进步（特别是Mini/Micro LED的融合）和成本的不断优化，COB显示屏将继续引领小间距LED显示的发展潮流，市场前景极为广阔。它不仅仅是一种显示屏，更是高端视觉解决方案的基石。
